Descrição

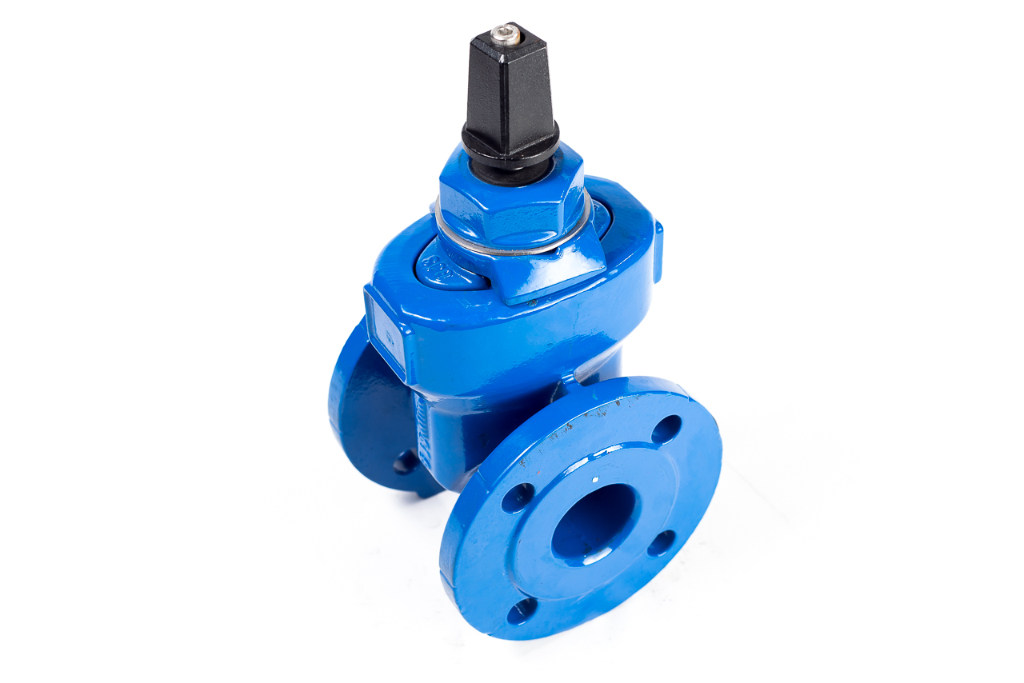

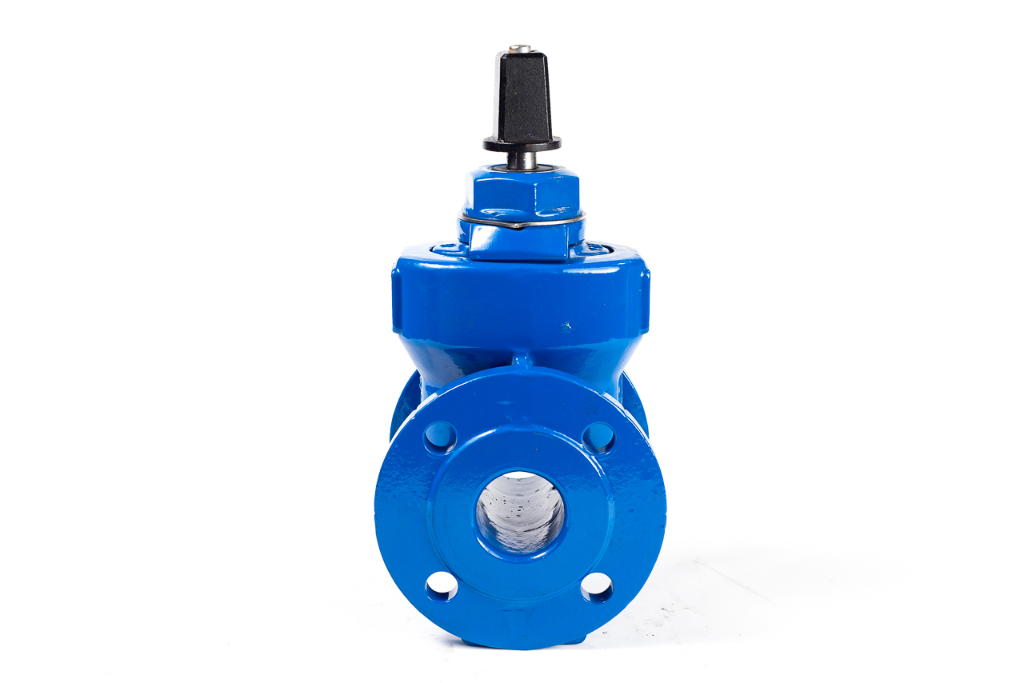

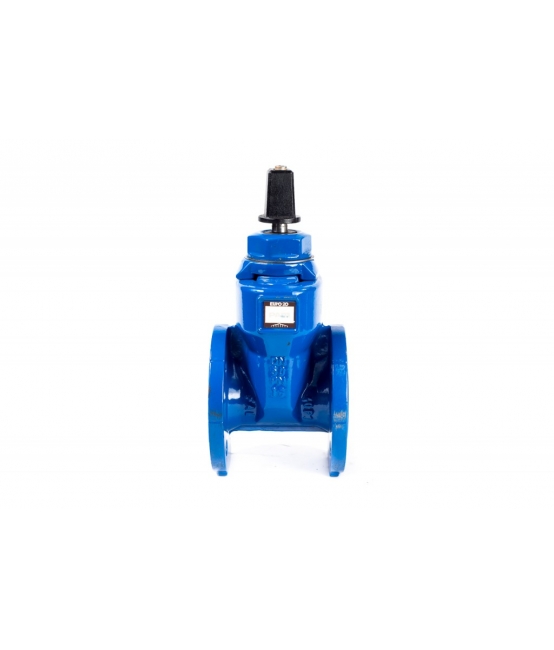

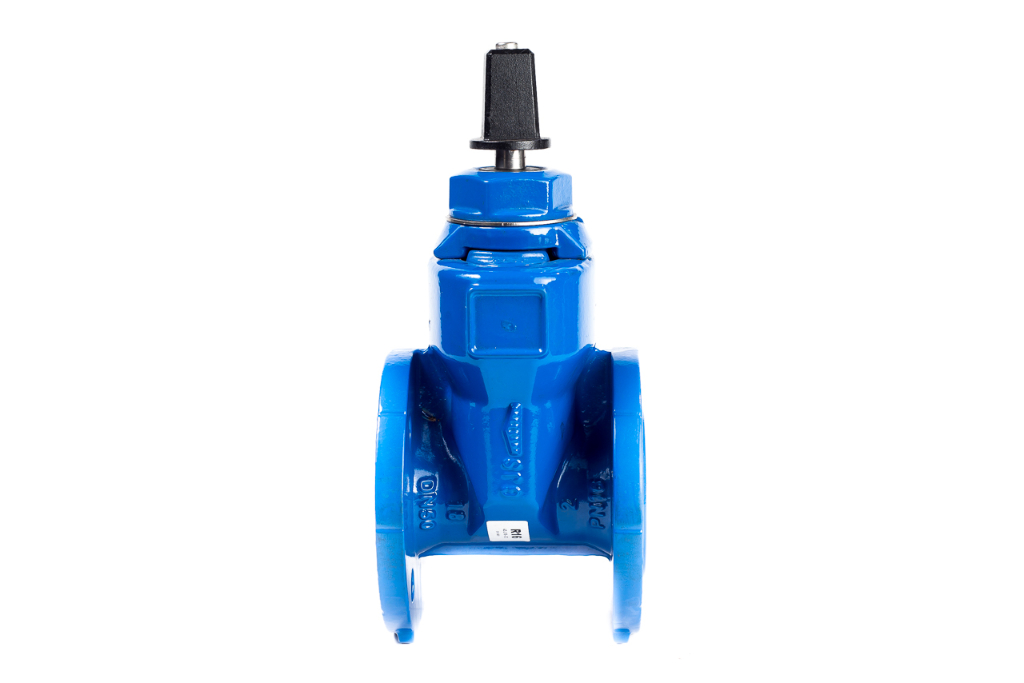

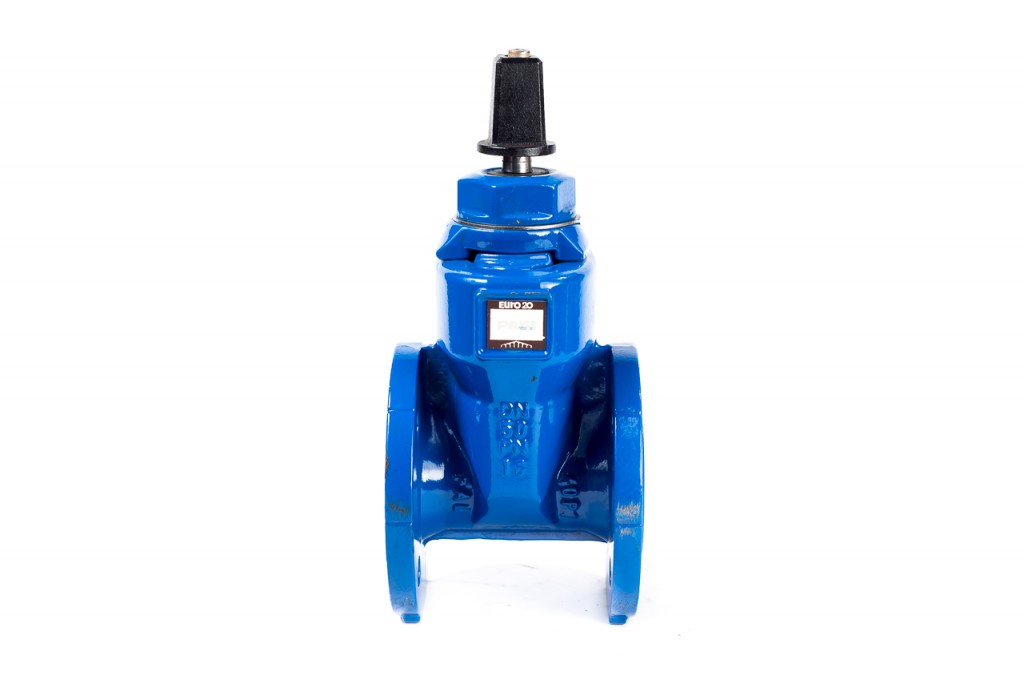

Válvula de gaveta com flanges com cunha de borracha corpo curto PN 10/16 Euro 23 DN 150 PAM Saint Gobain Canalização
Características Principais:
- Confeccionada em conformidade com os requisitos de qualidade estabelecidos na norma NBR14968;
- Permite a troca dos anéis de vedação da haste com a rede em carga, eliminando a necessidade de interrupção de bombeio, bastando para isso que a rede esteja pressurizada com pelo menos 1kgf/cm2;
- Materiais e revestimentos próprios para o trabalho com água potável. Certificados: WRC, KTW e DGS;
- Passagem plena, com baixa perda de carga;
- Resistência à corrosão assegurada por revestimento em epóxi pó de aplicação eletrostática com espessura de película seca mínima de 250 mm;
- Não possui reentrâncias ou rebaixos onde possam acumular lamas e sólidos normalmente em suspensão no fluido;
- Baixo torque de operação;
- Possibilidade de trabalho enterrada diretamente ao solo, sem construção de caixas;
- Possibilidade de acoplamento de atuador elétrico.
Informações Técnicas
Válvula de gaveta com cunha revestida de borracha, padrão construtivo conforme Norma NBR 14968:2003. Composto de cunha maciça em Ferro Fundido Dúctil - NBR 6916 CL 42012 revestida integralmente (incluindo toda a passagem da haste) com elastômero EPDM. Operação suave e vedação elastômero-metal no final do fechamento. Corpo e tampa confeccionados em Ferro Fundido Dúctil - NBR 6916 CL 42012, classe de pressão 1,6 MPa. Revestimento interno e externo em epóxi pó depositado eletrostaticamente com espessura mínima 250 micra, padrão de cor azul RAL 5005, comprovadamente compatível com o uso em água potável. Passagem plena, sem obstruções pela cunha nem apresentando cavidades de encunhamento. Junta corpo chapéu confeccionada em EPDM. Haste de manobra inteiriça (feita em peça única), tipo não ascendente confeccionada em aço inox ABNT 420, sem rebaixos para alojamento de anéis de vedação. Porca de manobra independente da cunha, removível, confeccionada em latão, com no máximo 5% de chumbo. Anel retentor de poeira instalado acima dos dispositivos de vedação da haste. Vedação da haste com 2 anéis toroidais (o´rings) alojados na bucha de vedação confeccionada em latão com, no máximo, 5% de chumbo . Sistema de contra-vedação confeccionados em material plástico, permitindo a troca dos elementos de vedação da haste, com a rede em carga, com a pressão de serviço mínima de 1Kgf/cm². A Fixação da tampa ao corpo sem parafusos do tipo auto-clave. O acionamento pode ser feito por cabeçote, volante ou por atuador elétrico e extremidades com flanges, gabarito de furação de acordo com a norma NBR 7675 PN 10 ou PN 16, face a face curto, de acordo com a norma ISO 5752 série 14.
Garantia: 1 ano de garantia contra defeitos de fabricação
Dimensões:
Comprimento: 21 Cm
Largura: 25 Cm
Altura: 57 cm
Peso: 33 Kg
